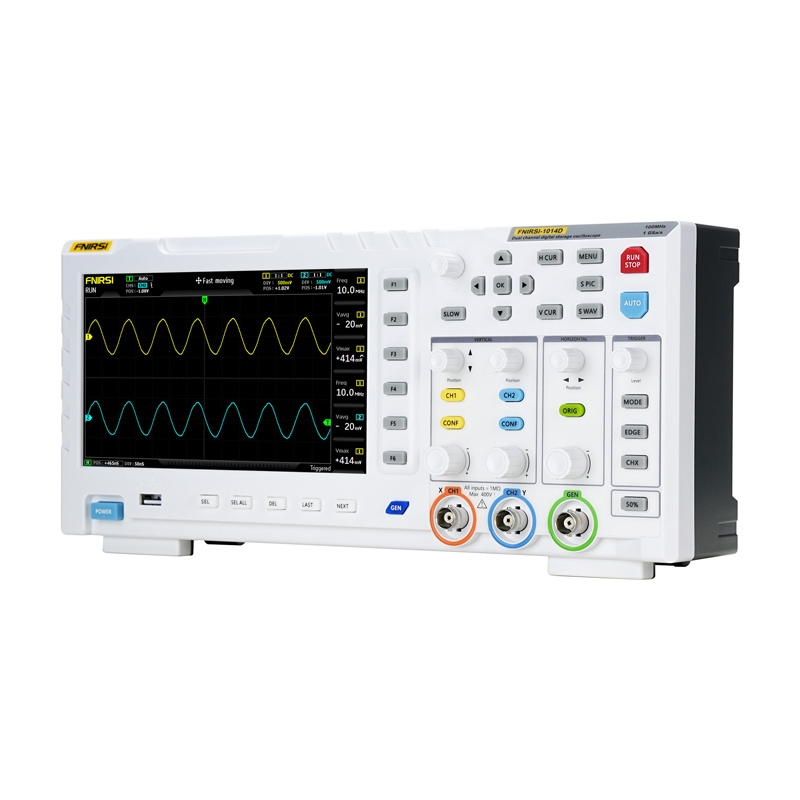

Oscilloscope numérique 2-en-1 FNIRSI 1014D

Description

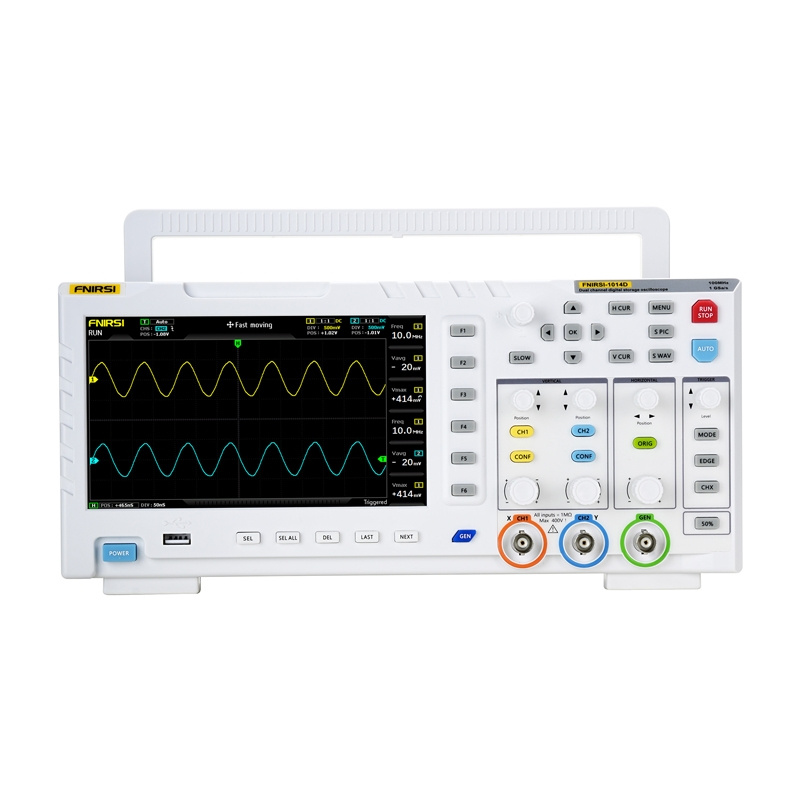

Oscilloscope numérique 2-en-1 FNIRSI 1014D

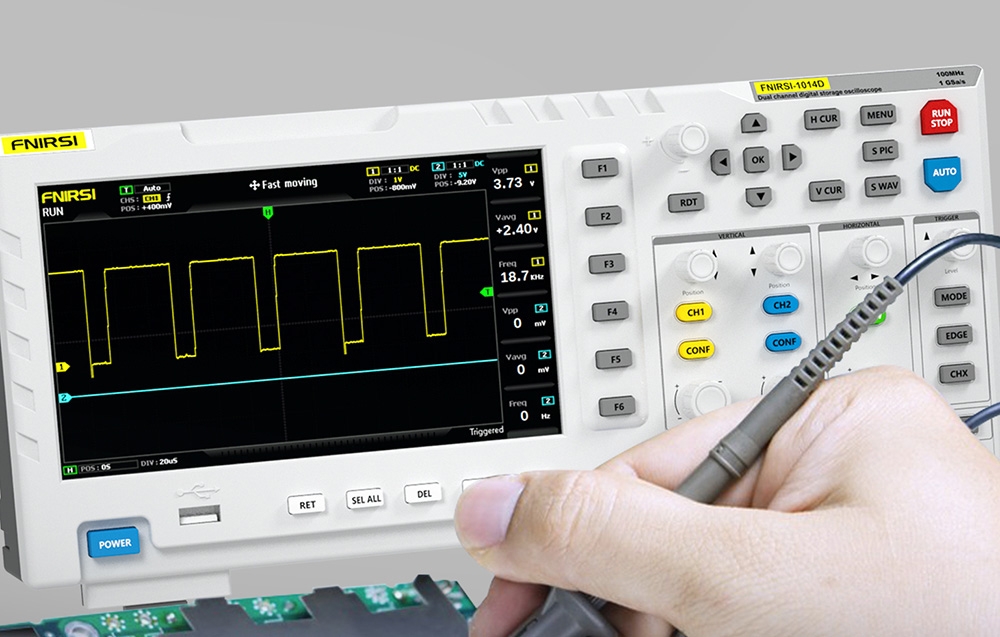

L’oscilloscope FNIRSI 1014D est un appareil numérique compact conçu pour les services électroniques, les départements de recherche et développement, l’éducation technique et les passionnés. Il permet une analyse et une génération de signaux simultanées, augmentant considérablement les possibilités d’application lors du diagnostic de circuits, des tests de prototypes ou de l’apprentissage des formes d’onde. L’appareil dispose de deux canaux d’entrée avec une impédance de 1 MΩ et supporte une bande passante de 100 MHz à un échantillonnage de 1 GSa/s. Un écran LCD de 7 pouces avec une résolution de 800×480 px facilite son utilisation. L’auto-analyse, la FFT, le mode X-Y et l’enregistrement de curseurs sont possibles. Il dispose également d’une mémoire interne de 1 Go pouvant stocker jusqu’à 1 000 formes d’onde et 1 000 captures d’écran, et les données peuvent être facilement exportées vers un ordinateur via USB.

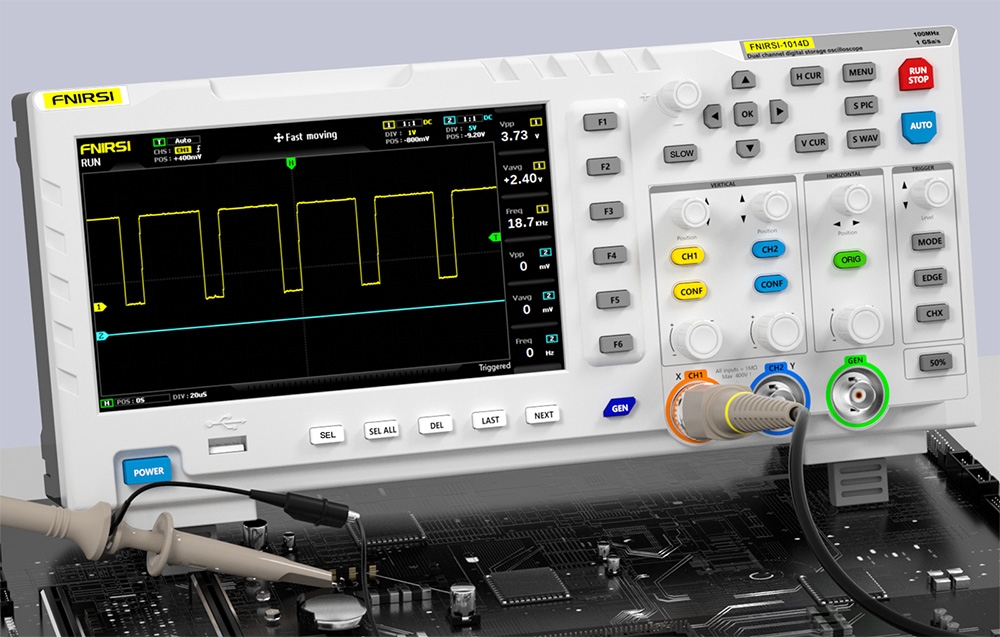

Analyse rapide des signaux

Un taux d’échantillonnage élevé de 1 GSa/s et une bande passante de 100 MHz permettent une analyse détaillée des signaux analogiques et numériques. Cela permet à l’appareil de détecter même les anomalies à court terme dans la forme d’onde. Les modes de déclenchement incluent Auto, Single et Normal, permettant à l’appareil de capturer à la fois des impulsions d’interférence et des signaux analogiques réguliers, tels que des sinusoïdes.

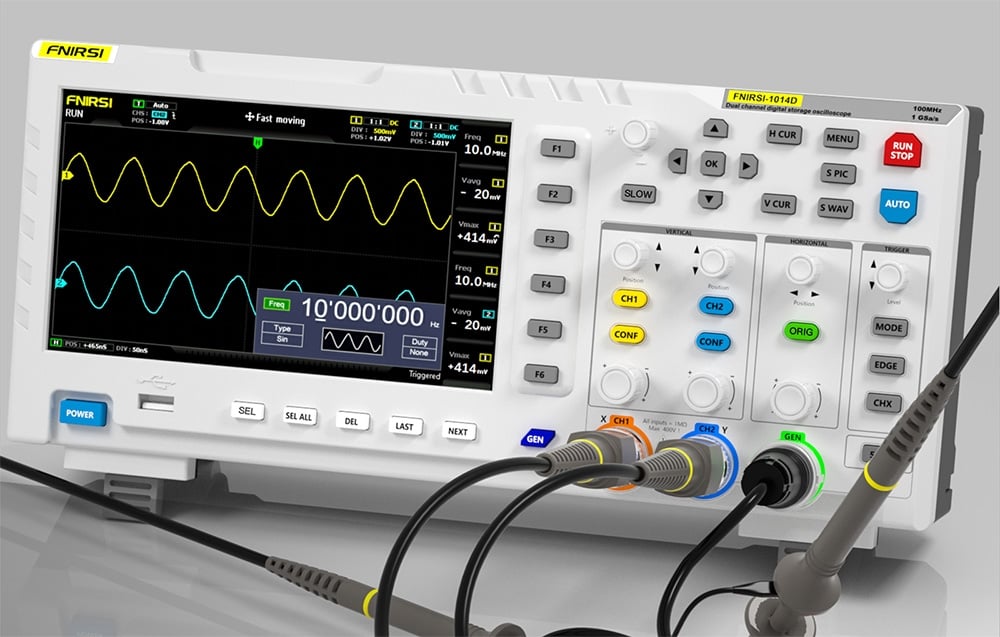

Générateur DDS intégré

Le générateur de signaux DDS intégré supporte 14 formes d’onde standard (y compris sinus, rectangle, dent de scie, triangle), avec un réglage précis de la fréquence par incréments de 1 Hz. La solution utilisée permet de générer des signaux avec des paramètres précis pour les tests et la simulation. La plage de fréquence de sortie atteint jusqu’à 10 MHz (pour les ondes sinusoïdales), ce qui permet de tester un large éventail de circuits électroniques et de signaux.

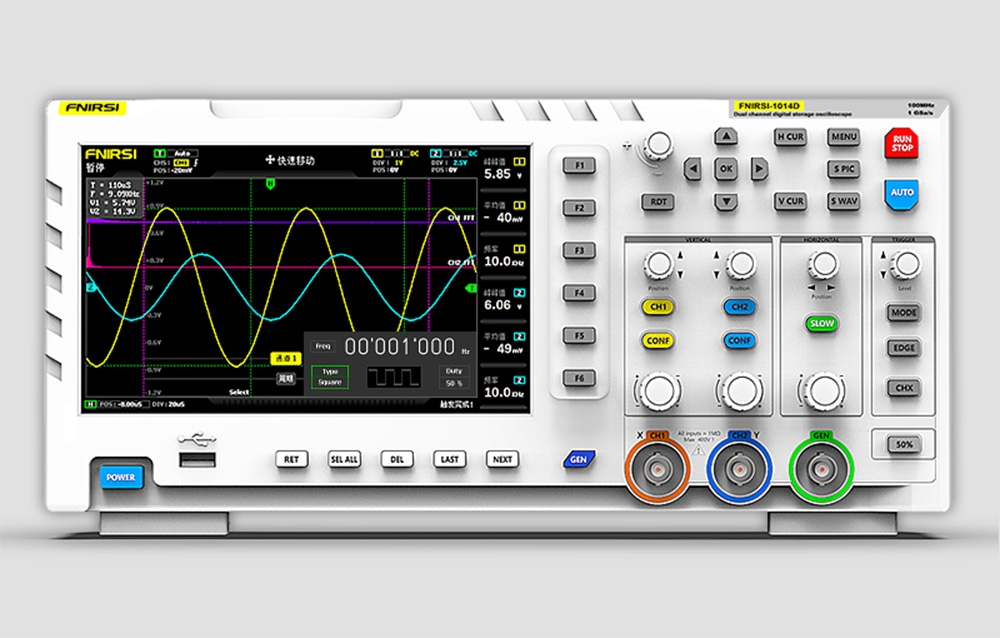

Fonction de capture de forme d’onde

La fonction « capture de sortie » permet de sauvegarder une partie ou la totalité de la forme d’onde actuelle de l’oscilloscope en tant que signal de sortie du générateur. La possibilité de stocker jusqu’à 1 000 signaux personnalisés augmente la flexibilité lors des tests et des analyses. Cette solution distingue le FNIRSI 1014D des générateurs arbitraires classiques, qui reposent uniquement sur un réglage manuel du signal.

Protection contre les surtensions

Un module de protection haute tension intégré permet à l’appareil de mesurer en toute sécurité des signaux jusqu’à 400V (avec une sonde x10), réduisant ainsi le risque de dommages à l’appareil lors de mesures dans des systèmes alimentés par le réseau. La fonction de protection fonctionne automatiquement, de sorte qu’une utilisation accidentelle de la sonde sans passer en mode x10 ne risque pas d’endommager l’équipement.

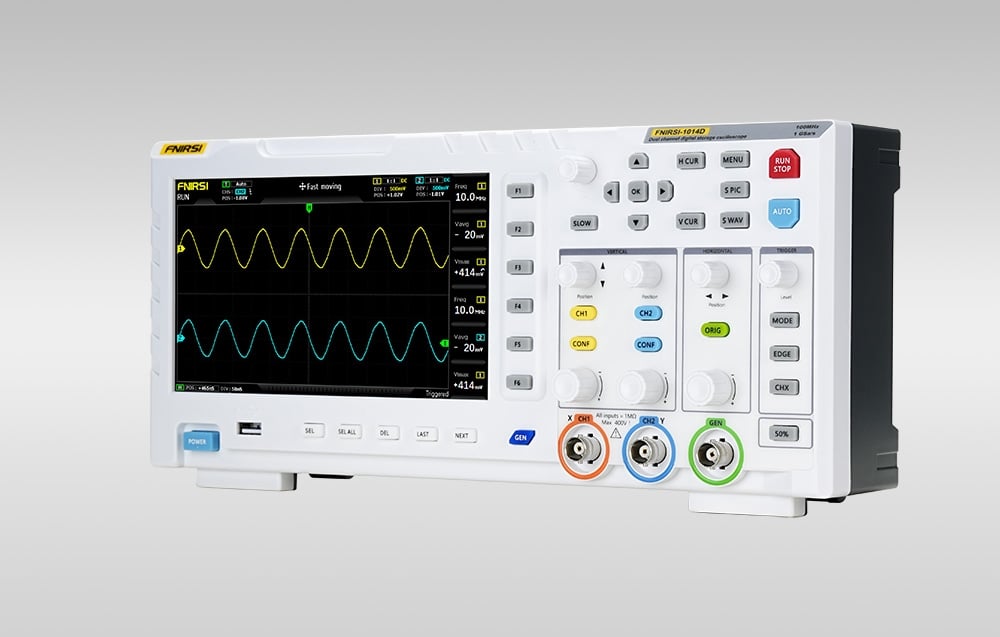

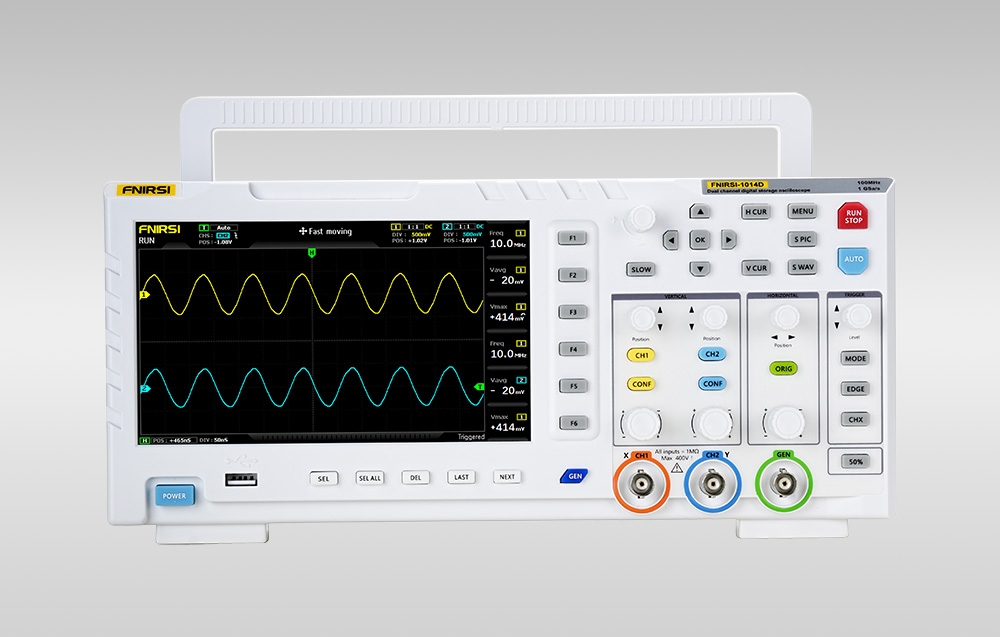

Écran haute lisibilité

L’écran couleur TFT de 7″ avec une résolution de 800×480 pixels offre une représentation claire des formes d’onde. Le mode auto et une interface intuitive permettent d’obtenir rapidement une image du signal sans réglage manuel. Grâce à un algorithme de détection intelligent, l’appareil ajuste automatiquement le niveau de déclenchement même pour des formes d’onde avec plusieurs pentes ou la soi-disant zone morte. Une telle solution fait gagner du temps et évite les erreurs d’interprétation. L’oscilloscope peut stocker jusqu’à 1 000 captures d’écran et 1 000 formes d’onde dans sa mémoire interne de 1 Go. Les données peuvent être visualisées sous forme de vignettes, ce qui facilite une consultation et une sélection rapides. L’interface permet aux utilisateurs de zoomer, de supprimer et d’exporter des enregistrements sans quitter le mode de révision.

Fonctions d’analyse des signaux

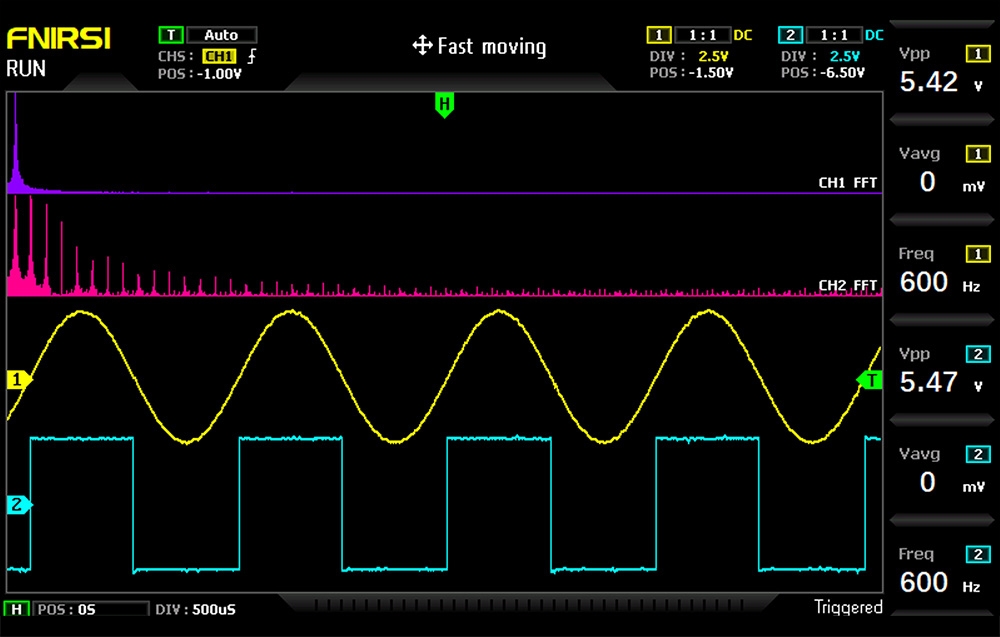

La fonction FFT intégrée et le mode d’affichage des formes d’onde X-Y permettent d’analyser les harmoniques et de comparer les amplitudes et les décalages de phase de deux signaux. Ce sont des outils utiles dans le diagnostic des circuits électroniques. De plus, le mode de mesure par curseur manuel permet de lire la valeur de crête et la fréquence sans avoir besoin de recalculer l’échelle, ce qui augmente la précision de l’analyse même dans des formes d’onde déformées. L’appareil utilise un algorithme spécial pour décoder le signal de cadran, éliminant le problème des lectures erronées causées par l’oxydation ou l’usure du mécanisme. Même lorsque l’encodeur est endommagé, l’oscilloscope fonctionne correctement.

Inclus :

• Oscilloscope FNIRSI 1014D 2-en-1
• Sonde 100 MHz x2
• Chargeur USB
• Manuel d’utilisation
